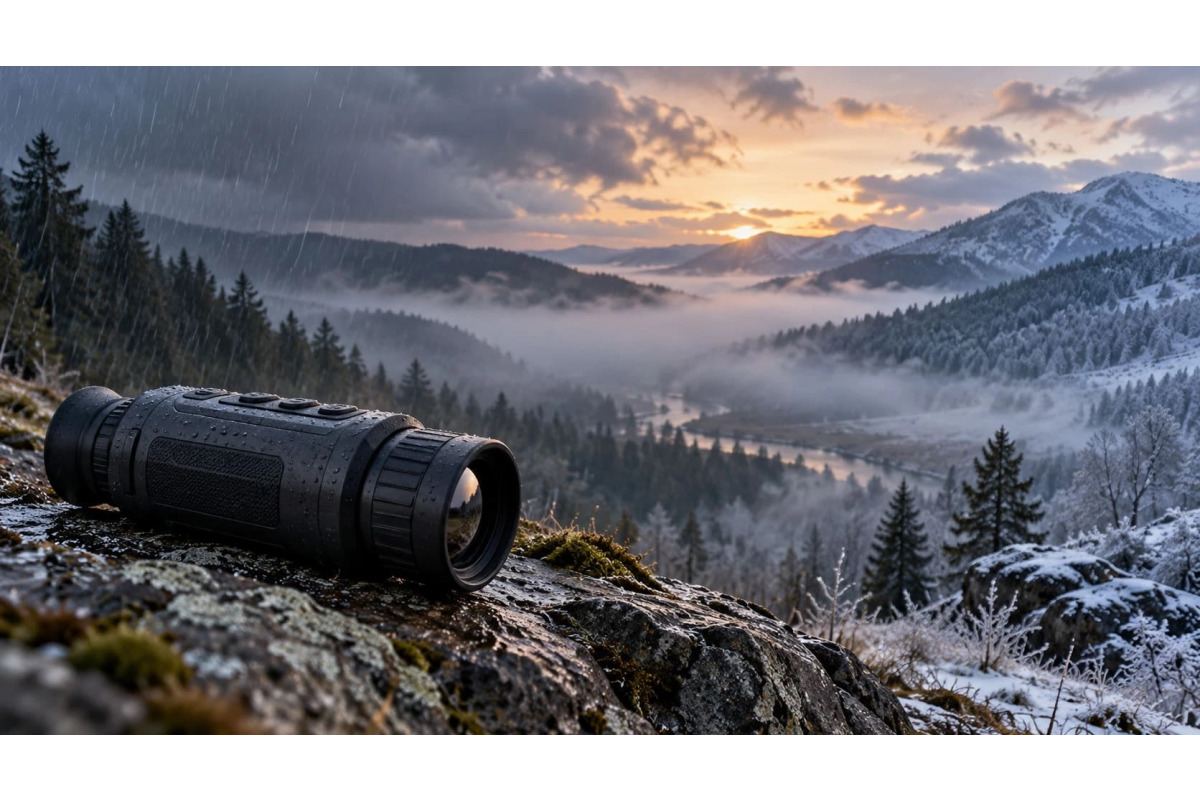

Чому тепловізор показує різну картинку в дощ, туман і мороз

У характеристиках тепловізора часто вказують велику дальність виявлення. Проте той самий прилад одного вечора показує чіткі контури, а наступного — розмиті плями на значно меншій відстані. Це не обов’язково свідчить про несправність. На зображення впливають волога в повітрі, опади й температурна різниця між об’єктами та фоном.

Щоб правильно оцінити можливості тепловізора, потрібно розуміти, звідки береться картинка і що з нею робить погода.

Як тепловізор формує зображення

Тепловізор реєструє інфрачервоне випромінювання, що надходить від поверхонь. Сенсор перетворює сигнал на дані, а електроніка відображає різницю між ділянками сцени у вигляді світлих і темних тонів або кольорової палітри. Прилад може працювати без видимого освітлення, але для інформативної картинки йому потрібен достатній тепловий контраст.

Наприклад, нагріта сонцем стіна, прохолодна трава й людина можуть помітно відрізнятися на екрані. Якщо температура їхніх поверхонь наближається одна до одної, зображення стає менш виразним. Водночас важлива не лише різниця температур: випромінювання ще має пройти крізь повітря до об’єктива. Саме ці два чинники — контраст сцени й проходження сигналу через атмосферу — пояснюють більшість погодних змін.

Туман: чому контури стають м’якими

Туман складається з дрібних крапель води. Вони послаблюють і розсіюють частину інфрачервоного випромінювання на шляху до приладу. У легкому тумані тепловий об’єкт може залишатися помітним, хоча дрібні деталі вже губляться. Щільний туман сильніше знижує контраст і скорочує відстань, на якій можна впевнено розрізнити форму.

Тому твердження «тепловізор бачить крізь туман» потребує уточнення. Він може показувати об’єкти за умов, коли звичайна камера майже не дає корисного зображення, але густий туман не стає для інфрачервоного випромінювання повністю прозорим. Вплив залежить від щільності туману та відстані до об’єкта.

Схожий ефект можливий і за високої вологості без виразного туману: що довший шлях сигналу крізь вологе повітря, то помітнішими можуть бути втрати контрасту. Через це далекий об’єкт іноді виглядає гірше, ніж очікується за паспортними даними приладу.

Дощ: краплі в повітрі й мокрий фон

Дощ впливає на картинку відразу кількома способами. Краплі послаблюють сигнал між об’єктом і тепловізором. Одночасно вода охолоджує ґрунт, листя, споруди й інші поверхні. Коли різниця температур між ділянками сцени зменшується, на екрані стає менше чітких меж.

Після зливи місцевість нерідко виглядає «плоскою»: трава, доріжка та стіни набувають близьких тонів. Це не означає, що сенсор раптово втратив роздільну здатність. Змінилася сама сцена, з якої він отримує сигнал. Легкий дощ і сильна злива теж дають різний результат, тому однакових втрат якості за будь-яких опадів немає.

Додатково перевірте зовнішню поверхню об’єктива. Краплі чи бруд на ній можуть погіршувати зображення незалежно від того, що відбувається вдалині. Чистити оптику слід відповідно до інструкції виробника, щоб не пошкодити покриття.

Мороз і сніг: холод не завжди допомагає

Існує уявлення, що в мороз будь-який теплий об’єкт автоматично видно краще. Іноді це так: на однорідному холодному фоні він справді може різко вирізнятися. Але детальність решти сцени може зменшитися, якщо земля, дерева та споруди охололи до близьких температур. Інструкції виробників прямо описують погіршення зображення за низького температурного контрасту в морозну погоду.

Сніговий покрив створює ще одну змінну. Рівний холодний фон інколи підсилює помітність теплого об’єкта. Натомість снігопад, мокрий сніг і вітер послаблюють сигнал та приховують дрібні деталі. Тому «морозно й ясно» і «морозно, але йде сніг» — різні умови для того самого тепловізора.

На роботу пристрою впливає і температура довкілля. Час автономної роботи та поведінка акумулятора на холоді можуть відрізнятися від показників, отриманих у теплі. Перед використанням звіряйте допустимий робочий діапазон температур і правила заряджання в інструкції до конкретної моделі.

Чому картинка змінюється навіть без дощу

Погода — не єдина причина. Протягом доби сонце по-різному нагріває метал, каміння, ґрунт і рослинність. Після заходу сонця ці матеріали також остигають із різною швидкістю. Через це той самий краєвид уранці, вдень і ввечері може виглядати зовсім інакше.

Бувають проміжки, коли температури частини об’єктів і навколишнього фону тимчасово зближуються. Тоді на екрані менше контрасту, хоча погода здається сприятливою. Темна або світла пляма також не завжди відповідає інтуїтивному уявленню про температуру: на її вигляд впливають властивості поверхні, відбиття та вибрана палітра. Тому за одним кольором на дисплеї не варто робити висновок про точну температуру об’єкта, якщо прилад не призначений для такого вимірювання.

Що насправді означає заявлена дальність

У картках товарів часто пишуть «дальність виявлення — 1800 м» або подібне значення. Йдеться про здатність за певних умов помітити тестовий об’єкт як теплову пляму. Це не обіцянка побачити його деталі чи безпомилково визначити тип на тій самій відстані.

Варто розрізняти три рівні: виявити джерело теплового сигналу, розпізнати загальний тип об’єкта та ідентифікувати його за достатньою кількістю деталей. Для кожного наступного рівня потрібна якісніша інформація на зображенні. Туман, опади й слабкий контраст скорочують практичні відстані, причому дрібні деталі зазвичай зникають раніше, ніж сама теплова пляма.

На результат також впливають розмір об’єкта, роздільна здатність сенсора, об’єктив і методика, за якою виробник визначив паспортне значення. Тому дві цифри дальності з різних описів не завжди можна зіставити без додаткового контексту. Особливо важливо не плутати дальність теплового виявлення з максимальною дальністю вбудованого лазерного далекоміра: це різні характеристики.

На що дивитися під час порівняння моделей

Якщо прилад потрібен для спостереження за різної погоди, оцінюйте характеристики разом:

• Сенсор і його роздільна здатність — скільки вихідних деталей може зафіксувати прилад.
• Теплова чутливість NETD — наскільки невеликі температурні відмінності здатен розрізнити сенсор за умов вимірювання виробника.
• Об’єктив і поле зору — яку частину простору видно одночасно та як формується масштаб зображення.
• Захист корпусу й робочі температури — чи відповідає модель запланованим умовам експлуатації.
• Автономність — скільки працює пристрій і чи доступні сумісні запасні акумулятори.

Порівняти ці параметри в різних моделях можна в категорії тепловізорів в магазині Grand Pulsar. Під час вибору варто читати характеристики конкретного пристрою, а за можливості — переглянути приклади зображення за умов, близьких до ваших. Окрема висока цифра дальності не описує, якою буде картинка в тумані чи після дощу.

Тепловізор працює з тепловим сигналом, а не створює однакове зображення за будь-якої погоди. Щільність туману, інтенсивність дощу, сніг і температурний контраст змінюють кількість інформації, що доходить до сенсора. Розуміння цих обмежень допомагає реалістично оцінити характеристики приладу та не сприймати заявлену дальність як гарантований результат у кожній ситуації.
